1. 總體概述

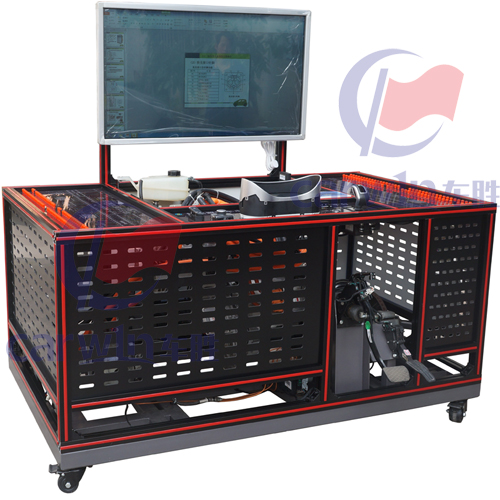

純電動汽車驅動控制系統實訓臺選用吉利帝豪EV450純電動汽車部件，功能和控制方式與通用純電動車完全相同，真實地呈現了新能源電驅動系統核心零部件之間的連接控制關系、安裝位置和運行參數，以及高壓系統安全注意事項，并培養學員對新能源電驅動系統故障分析和處理能力，適用于職業技術學院新能源課程教學和維修實訓設備。

2. 設備組成

實訓臺包含以下主要配件：①原車低壓蓄電池*1個；②腳輪*6個；③ABS泵*1個；④高壓控制器總成*1套；⑤組合儀表總成*1套；⑥掛擋桿總成*1套；⑦加速踏板總成*1套；⑧油門踏板總成*1套；⑨安全氣囊電腦*1個；⑩動力電池管理控制器*1個；?高頻接收器模塊*1個；?智能鑰匙控制器模塊*1個；?電源總開關*1個；?儀表板配電盒總成*1套；?直流充電口*1個；?交流充電口*1個；?制動分泵*2個；?真空助力器總成*1個；?保險絲盒總成*1套；?碰撞傳感器*6個

3. 功能描述

1) 產品采用原車永磁交流同步電機，電機額定功率120KW，最大扭矩250N·m，采用原車單檔固定齒比變速器，保留原車驅動半軸，配套原車制動系統，驅動輪采用透明亞克力板封蓋，直觀展示電機運動狀態。電機與電機控制器相互配套；

2) 配置一鍵啟動開關、電子駐車開關、油門踏板，剎車踏板，換檔模塊，電動真空助力系統、原車儀表等可真實實現車輛各工況運行。電機驅動輪安裝亞克力防護裝置；

3) 實訓臺配置獨立冷卻循環系統，循環系統由電子水泵、電機、散熱器、水箱、電子風扇等組成，配置原車電動真空泵，高制動穩定性，電動真空泵由12V直流電源驅動；

4) 各主要部件安裝在平臺上，連接方式與實車大致相同，可以方便拆卸，讓學員在拆裝連線過程掌握高壓系統零部件拆裝要點和安全保護；

5) 教板上繪制電路控制圖，油門踩下后，觀察車輛運行狀態各項參數，掌握純電動車運行過程控制邏輯和主要部件參數變化規律；

6) 實訓臺具有4個測試工位，每個工位安裝有4mm的紅色和黑色測試端子，學生可在4個工位上同時對電信號進行測 量，如電壓信號、電阻信息、頻率信號等；

7) 實訓臺設有包括但不限于主電反饋信號、冷卻水泵繼電器控制、油門深度信號、VCAN-L、VCAN-H、VCU高壓互鎖信號輸入、VCU高壓互鎖信號輸出等實車故障，方便教師實現智能教學；（投標文件中需提供該實訓臺高清電路原理圖）

8) ▲教學臺配置無線故障設置和考核系統，實現故障設置與恢復

⑴、該系統由手持終端終端設置器、主控板組成。教師可通過配備的手持終端設置器遠程啟動、停止設置實訓設備故障。一臺手持終端設置器可以控制多臺實訓教學設備，方便教學；

⑵為保證該系統不存在知識產權糾紛，投標時需提供該“智能無線故障設置與考核系統”的軟件著作證書原件審查，無法提供或者提供不對視為負偏離；

（3）“智能無線故障設置與考核系統”包含以下內容：

（4）中文菜單式觸控操作界面,人機對話良好，界面層次清晰合理；

（5）設有教師登錄及學生登錄界面，教師端具有登錄密碼修改保存功能；

（6）考核故障設置界面具有斷路、虛接、短路三種類型故障，可單個設置故障也可多個設置故障，最多可設置126個故障；有全部設置和全部清除故障功能，并可根據實際設備故障點的變化進行修改等；

（7）考核故障設置界面標題欄用大字體顯示教學設備的名稱，故障點名稱可以設置為中文方式顯示在故障按鈕上，直觀明了。用戶可根據不同設備任意編輯修改設備名稱和故障點名稱，操作界面人性化，人機對話友好；

（8）考核故障設置配有考試功能，可以在老師端發送考題給學生端，設置考試時間。在“學生信息管理”數據庫里老師可以添加學生的年級、班級、姓名、考號和考試成績等信息，學生可以登錄自己學號名稱進行考試，教師可隨時查看學生的信息和考試成績, 并可轉換成Excel文檔導出到軟件和SD卡中，方便教師對學生信息和成績的管理；

（9）可將配套的教學課件、教學視頻、原車資料、設備說明書、實訓手冊等資料保存到資料庫里，教師也可添加、刪減、編輯相關的實訓教學資料，方便老板備課及進行多媒體教學 ；

9) 實訓臺可與純電動汽車動力電池系統實訓臺、純電動汽車電動空調系統實訓臺、純電動汽車電控轉向系統實訓臺 、純電動汽車車身電器系統實訓臺進行互聯互動，進行聯動式教學；

10) 實訓臺采用高強度國標鋁型材制作，加以防撞膠條裝飾，堅固耐用外觀美麗，底部安裝6個萬向腳輪，腳輪帶自鎖裝置，可以固定位置。

4. 技術特性

1) 臺架尺寸：長1.1m*寬2m*高1.4m

2) 框體材質：國標工業鋁型材/磨砂氧化

3) 主面板材質：鋁塑板耐候、耐磨、耐高溫、高強度、耐腐蝕

4) 系統電路圖噴繪方式：UV打?。ㄏ到y(tǒng)電路圖完全遵循原廠維修手冊電路圖繪制拼接而成）

5) 側面板材質：防靜電復合板（耐候、耐腐蝕、高強度、耐高溫）

6) 測試孔：高質量尼龍料高壓安全型4mm面板香蕉插座孔/PA66高強度尼龍/黃銅鍍鎳/材料電鍍符合RoHS環保

7）承重輪：采用尼龍材料一次合成，高承重，高耐磨，輪面車輪寬大，使其具有超高穩定性，旋轉靈活，耐久力更出眾，軸承雙軸承設計，承重更均勻，耐壓抗沖擊。

8）優質多股鍍錫銅線

5. 實訓項目

1）了解新能源電驅動傳動系統控制原理；
