1. 總體概述

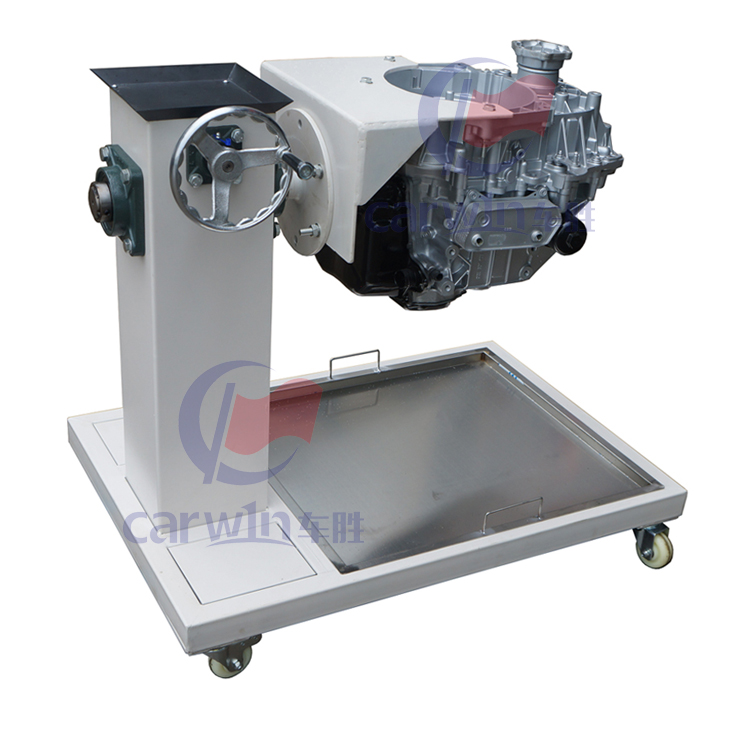

拆裝翻轉臺以大眾六速濕式雙離合自動變速器總成(附件齊全，易于拆裝)，并裝在專用翻轉架上，采用減速翻轉機構，可使變速器旋轉任意角度，并能任意位置鎖止，便于學生從不同的角度進行拆卸和裝配，可清楚了解內部的結構與功能，掌握變速器的構造和原理。

2. 設備組成

實訓臺包含以下配件：①變速器總成*1個；②接油盆*1個；③手柄輪*1個；④翻轉架主體*1個。

3. 功能描述

1） 把變速器總成固定在翻轉架上，可軸向360度翻轉并可在任意角度鎖定，確保翻轉輕松，自鎖穩固，操作空間大，方便拆裝；

2） 采用變速器總成，所有附件齊全完整，學員可在拆裝臺架上進行變速器拆裝和修理的實操，充分滿足變速器解體、裝復、調試、檢驗全過程的要求；

3） 大面積接油盤，做到工具、廢油、零部件不落地，培養良好的工作習慣；

4） 翻轉架采用高強度國標鋼結構，確保有足夠的承重能力，確保拆裝時的安全需要；

5） 工業造型，結構合理，美觀大方，堅固耐用；

6） 移動腳輪中有2個為定輪2個為萬向輪（帶鎖定裝置），方便移動和穩妥固定。

4. 技術特性

1） 臺架尺寸：長1m*寬0.7m*高0.8m

2） 框體材質：采用國標管材，無縫焊接，整體構造合理、美觀；臺架表面經過焊接、打磨、拋光、磷化處理、靜電噴涂、高溫烘烤等一系列工藝加工完成，漆面堅固美觀

3） 承重輪：采用尼龍材料一次合成，高承重，高耐磨，輪面車輪寬大，使其具有超高穩定性，旋轉靈活，耐久力更出眾，軸承雙軸承設計，承重更均勻，耐壓抗沖擊。

5. 實訓項目

1） 變速器拆裝實訓；

2） 變速器大修工藝實訓；

3） 變速器結構與原理認識實訓；

4） 變速器靜態檢測實訓等；
