1.  總體概述

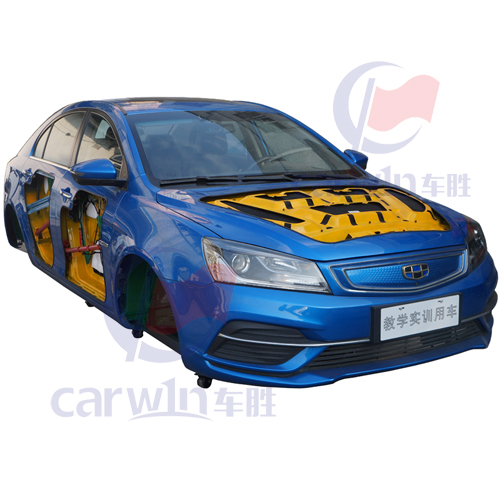

以選用真實的吉利帝豪EV450電動汽車電器系統實物和低壓控制系統為基礎；車身進行部切處理，部面位置合理，能清楚展示內部結構；低壓系統部件齊全，真實地呈現了帝豪EV450車身低壓控制系統的連接控制關系、安裝位置和運行參數，培養學員對帝豪EV450車身低壓控制系統系統故障分析和處理能力，可在車身上檢測電器元件與線路電信號，完成純電動汽車低壓電器系統教學，適用于職業技術院校對純電動動力整車電器理論和維修實訓的教學需要。

2.  設備組成

實訓臺包含以下主要配件：①玻璃升降器電機*4個；②霧燈*2個；③門鎖電機*4個；④后視鏡總成*2個；⑤前照燈總成*2個；⑥喇叭*2個；⑦組合開關*1套；⑧車窗開關*4套；⑨洗滌電機*1個；⑩高位剎車燈*1個；?牌照燈*2個；?原車車殼*1套

3.  功能描述

1） 由純電動汽車原車解剖車身及車身電器系統組成，對原車前后艙蓋，前后左右門板進行解剖，真實展示車身夾層內部結構，并在解剖面上涂抹防護漆；

2） 玻璃升降系統、燈光系統、車門中控系統等電器，12V低壓輔助電器系統可正常工作；

3） 采用真實可運行的純電動汽車整車電器系統，并保留原車形狀及部件位置，不改變電器系統原車安裝位置，能充分展示汽車整車電器系統的組成結構；

4） 與其他教學臺互通電源，操縱車上的各種電器開關、按鈕、真實演示汽車玻璃升降系統、燈光系統、中控門鎖系統等汽車電器各系統的工作過程；

5） 原車底架部分安有大尺寸腳輪，方便電器臺架的移動，能直觀的了解及學習原車部件的安裝位置，能夠?qū)υ嚥考M行檢測維修；

6） 純電動汽車車身電器系統實訓臺可與純電動汽車動力電池系統實訓臺、純電動汽車電動空調系統實訓臺、純電動汽車電控轉向系統實訓臺、純電動汽車驅動控制系統實訓臺進行互聯互動，進行聯動式教學；

7） 產品尺寸：約 4631mm*1789mm *1495mm（長*寬*高）

4. 實訓項目

1)  純電動汽車電器理論和維修實訓的實訓教；

2)  純電動汽車電器各模塊的結構與原理認知教學；

3)  純電動汽車電器故障模擬診斷與排除教學；

4)  熟悉常見故障代碼的含義。
