1. 總體概述

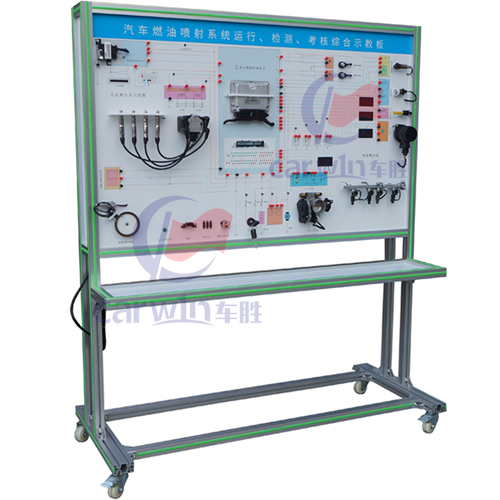

示教板采用卡羅拉發動機電控燃油噴射系統實物制作，充分展示電控燃油噴射系統的組成結構和工作過程?？善饎舆\行及檢測，通過汽油發動機電控燃油噴射系統的演示，可清楚了解內部的結構與功能，便于學生較快地掌握電控燃油噴射系統的構造和原理，提高學生對電控燃油噴射系統的初步認識，使學生更直觀更深入的教學目的。
2. 設備組成
實訓臺包含以下主要配件：①曲軸位置傳感器*1個；②防盜裝置控制單元*1個；③發動機電腦ECU*1個；④火花塞*4個；⑤點火線圈總成*1個；⑥節氣門總裁*1個；⑦噴油嘴總成*1個；⑧爆震傳感器*2個；⑨空氣流量計*1個；⑩水溫傳感器*1個；?進氣溫度傳感器*1個；?氧傳感器*1個。
3. 功能描述
1） 把發動機電控汽油噴射系統部件按原車基本位置排列，不同的部件都標有名稱，充分展示電控汽油噴射系統的結構組成和工作原理（兼具展示電控點火系統和防盜系統結構和工作原理功能；
2） 示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能；
3） 在電控燃油噴射系統基礎上，配備各相關輔助控制裝置，可如原車一樣實際工作，達到真實演示噴油的效果并可觀察不同工況（怠速、加速、減速等）時的噴油量；通過調速裝置可體現出在不同的轉速情況下的噴油和噴油量變化情況
4） 設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析電子燃油噴射系統的工作原理；
5） 示教板面板上安裝有檢測端子，可直接在面板上檢測汽車電控燃油噴射系統電路元件的電信號，如電阻、電壓、電流、頻率信號等；
6） 設備面板上安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流等自診斷功能；
7） 實訓臺采用國標鋁型材焊接，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
4. 技術特性
1） 臺架尺寸：長1.2m*寬1m*高1.8m
系統電壓：AC220V-DC12V
2） 框體材質：采用國標型材材，無縫拼接，整體構造合理、美觀；
3） 主面板材質：鋁塑板耐候、耐磨、耐高溫、高強度、耐腐蝕；
4） 系統電路圖噴繪方式：UV打印（系統電路圖完全遵循原廠維修手冊電路圖繪制拼接而成）；
5） 側面板材質：鋁塑復合板（耐候、耐腐蝕、高強度、耐高溫）；
6） 測試孔：高質量尼龍料高壓安全型4mm面板香蕉插座孔/PA66高強度尼龍/黃銅鍍鎳/材料電鍍符合RoHS環保；
7） 承重輪：采用尼龍材料一次合成，高承重，高耐磨，輪面車輪寬大，使其具有超高穩定性，旋轉靈活，耐久力更出眾，軸承雙軸承設計，承重更均勻，耐壓抗沖擊。
5. 實訓項目
1） 電控燃油系統結構組成及工作原理認知實訓
2) 電控燃油系統原理認知實訓
3) 電控燃油系統電路圖識讀實訓
4) 電控燃油系統故障分析實訓
5) 電控燃油系統故障診斷檢測與排除實訓
6）電控燃油系統基礎維護保養實訓
