一、產品簡介

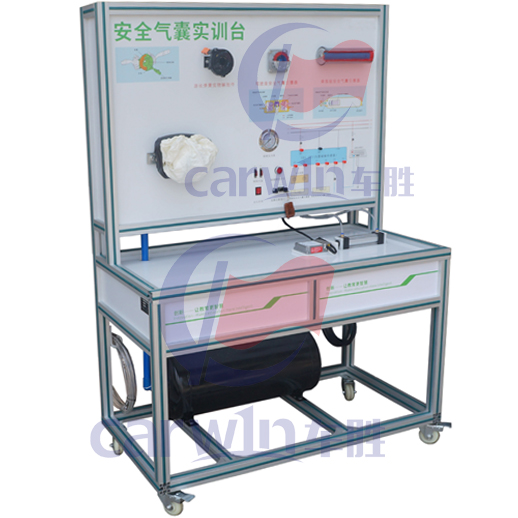

該設備采用汽車安全氣囊系統實物為基礎，充分展示汽車安全氣囊系統的組成結構和工作過程。通過汽車安全氣囊系統的演示，提高學生對安全氣囊系統的初步認識，使學生了解安全氣囊系統起到更直觀更深入的教學目的。

二、基本功能

1.真實可運行的汽車安全氣囊及安全帶收緊器系統，充分展示汽車安全氣囊及安全帶收緊器系統的組成結構。
2.操縱碰撞小車，模擬汽車碰撞過程，左右模擬安全氣囊迅速充氣膨脹，真實演示汽車安全氣囊系統的工作過程。
3.示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車安全氣囊系統的工作原理。
4.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車安全氣囊系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.示教板面板上安裝有診斷座，可連接專用或通用型汽車解碼器，對安全氣囊控制單元進行讀取故障碼、清除故障碼等自診斷功能。
6、采用國標鋁型材無縫拼接，各功能區清晰，合理的工業造型，整體結構合理，自帶漏電保護裝置，自鎖腳輪裝置，安全系數高。

7.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。

三、技術規格

外形尺寸：1200×600×1700mm(長×寬×高)
外接電源：交流220V±10% 50Hz

工作電壓：直流12V

工作環境：-40℃～+50℃、濕度≤80％

型材尺寸：40*40mm

移動腳輪：三寸加重型角輪

四、實訓目的

1、安全氣囊系統結構組成及工作原理認知實訓

2、安全氣囊控制系統原理認知實訓

3、安全氣囊控制系統電路圖識讀實訓

4、安全氣囊系統故障分析實訓
