1. 總體概述

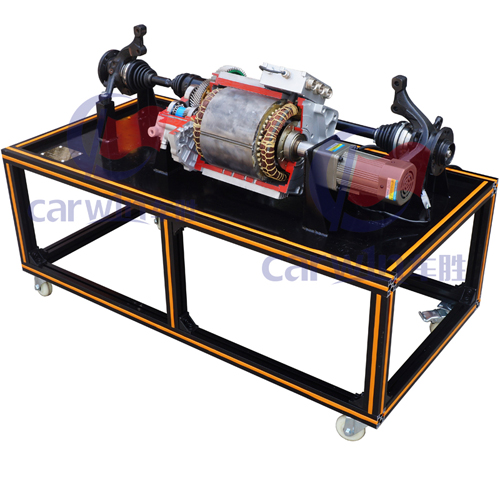

演示臺以北汽純電動汽車電機及變速器系統總成實物為基礎，對原車原車電機和變速器總成進行解剖，真實展示電機和變速器工作原理和動力傳遞過程，適用于職業技術學院新能源課程教學和維修實訓設備。

2. 設備組成

實訓臺包含以下主要配件：①驅動電機總成*1個；②腳輪*4個；③變速器總成*1個；④減速電機*1個；⑤傳動軸*1套；⑥羊角總成*2個。

3. 功能描述

1） 采用純電動汽車原車電機和變速器總成，電機需為永磁同步電機；變速器為單 速固定齒比變速器；

2） 對電機進行局部解剖，直觀展示電機結構組成，并在解剖部位噴涂保護漆；

3） 對變速器進行局部解剖，直觀展示變速器內部結構，并在解剖部位噴涂保護漆；

4） 配套減速感應電機，安裝在驅動電機主軸上，驅動電機各種工況的低速運轉，真實演示驅動電機及變速器內部機械部件的運動過程；

5） 實訓臺底座采用國標鋁型材制作，加以裝飾條裝飾，外觀美麗，質量堅固，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

4. 技術特性

1） 臺架尺寸：長1.2m*寬0.7m*高0.8m 系統電壓：AC220V-DC12V

2) 框體材質：采用國標型材材，無縫拼接，整體構造合理、美觀；

3) 側面板材質：鋁塑復合板（耐候、耐腐蝕、高強度、耐高溫）；

4) 承重輪：采用尼龍材料一次合成，高承重，高耐磨，輪面車輪寬大，使其具有超高穩定性，旋轉靈活，耐久力更出眾，軸承雙軸承設計，承重更均勻，耐壓抗沖擊。

5. 實訓項目

1) 掌握驅動電機的內部結構組成與功能；

2) 了解變速箱的內部結構組成與功能；

3) 掌握驅動電機模塊各單元教學實訓；

4) 掌握變速箱模塊各單元教學實訓；

5) 掌握驅動電機故障診斷與維修實訓；

6） 掌握變速箱故障診斷與維修實訓；
