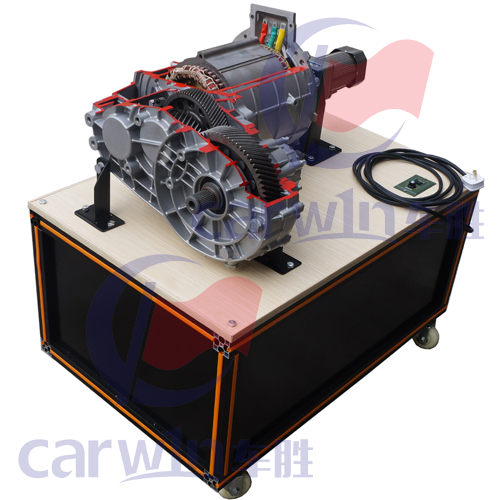

選用比亞迪E5電動車驅動電機及變速箱總成，通過解剖，剖面噴涂不同顏色，總成內部的機械結構和相互之間的裝配關系清楚的顯現(xiàn)在外面。展示驅動電機及變速箱內部結構，可對照解剖物，了解驅動電機及變速箱結構與原理。

二、功能特點

1、采用永磁同步電機進行剖切，充分展示電動汽車電機機構部分的內外結構、電機電樞與轉子機構、各類電機繞線方式及其工作原理和流程等；

2、采用單檔變速箱進行剖切，充分展示電動汽車變速箱內部結構，掌握純電動車變速箱結構特點，僅為兩級斜齒輪傳動，僅有減速功能，沒有變速功能；

3、機械剖面采用不同顏色的油漆進行噴涂；

4、配套減速感應電機，安裝在驅動電機主軸上，驅動電機各種工況的低速運轉，真實演示驅動電機內部機械部件的運動過程；

5、實訓臺底座采用國標鋁型材制作，加以裝飾條裝飾，外觀美麗，質量堅固，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用；

6、轉動部件，高壓部件，高溫部件等存在安全隱患的貼有警示標識。

三、技術參數(shù)

永磁同步電機：

額定功率： 80KW

最大功率： 160KW

峰值扭矩： 310N.m

最大轉速： 12000rpm

冷卻方式： 水冷

變速箱：

總傳動比： 6.417

一級傳動比： 1.667

主減速傳動比： 3.85

變速箱潤滑油類型： 齒輪油SAE80W-90

變速箱潤滑油量： 3.7L

四、實訓目的

1、掌握驅動電機的內部結構組成與功能

2、了解變速箱的內部結構組成與功能

3、掌握驅動電機模塊各單元教學實訓

4、掌握變速箱模塊各單元教學實訓

5、掌握驅動電機故障診斷與維修實訓

6、掌握變速箱故障診斷與維修實訓
