一、產品簡介

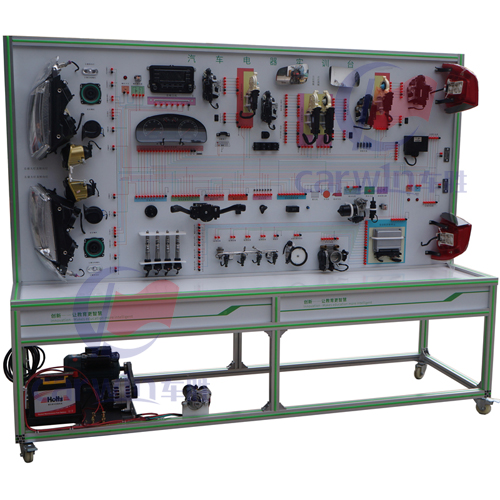

本實訓臺采用帕薩特B5汽車整車電器系統實物為基礎,充分展示汽車發動機電控(含點火和噴油)系統、儀表系統、燈光系統、雨刮系統、喇叭系統、電動車窗系統、電動門鎖、電動后視鏡、音響系統、起動系統和充電等系統的組成結構和工作過程。適用于中高等職業技術院校、普通教育類學院和培訓機構對汽車整車電器系統理論和維修實訓的教學需要。
二、基本功能
1.真實可運行的汽車整車電器系統,充分展示汽車整車電器系統的組成結構。整車電器實訓臺、新能源汽車教學設備
2.接通電源,操縱示教板上的各種電器開關、按鈕、真實演示汽車汽車發動機電控(含點火和噴油)系統、儀表系統、燈光系統、雨刮系統、喇叭系統、電動車窗系統、電動門鎖、電動后視鏡、音響系統、起動系統和充電等汽車電器各系統的工作過程。
3.示教板面板采用高級材料具有耐磨、防潮、耐污染、耐腐蝕、不褪色等特點。面板有彩色電路圖、插接件標識圖、數字化參數顯示等內容。學員可直觀對照電路圖和實物,認識和分析汽車整車電器各系統的工作原理。
4.示教板面板上安裝有檢測端子,可直接在面板上檢測汽車整車電器各系統電路元件的電信號,如電阻、電壓、電流、頻率信號等。
5.示教板面板上安裝有診斷座,可連接專用或通用型汽車解碼器,對發動機控制單元、組合儀表、舒適系統單元等進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析、鑰匙匹配等自診斷功能。
6.配備智能無線故障設置與考核系統
三、技術規格
1.外形尺寸:2400×700×1900mm(長×寬×高)
2.外接電源:交流220V±10%50Hz
3.工作電壓:直流12V
4.工作溫度:-40℃~+50℃
四、實訓目的
1、汽車電器理論和維修實訓的實訓教學
2、汽車電器各模塊的結構與原理認知教學
3、汽車電器故障模擬診斷與排除教學
4、汽車職業技能鑒定考核教學
