一、基本要求

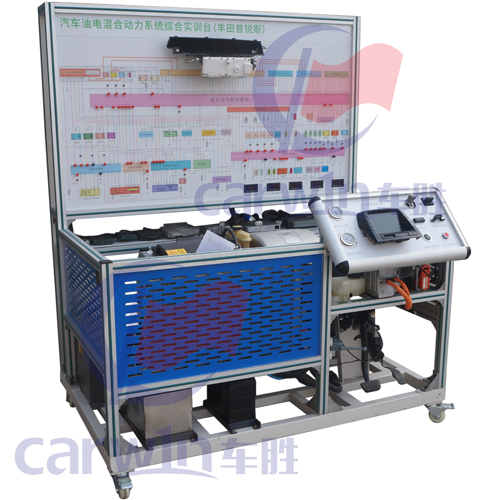

采用原車豐田普銳斯混合動力系統，包括發動機動力總成、HV動力電池組、電池管理單元、變頻器總成（升壓轉換器、DC/DC轉換器）、電源控制ECU、混合驅動橋（MG1、MG2及行星組件）等，可對混合動力系統和混合驅動橋進行起動、加速、減速等工況的實踐操作，真實展示混合動力系統的組成結構和工作過程。適用于對混合動力系統維修實訓的教學需要。

二、功能特點

1、真實可運行的混合動力系統，可充分展示混合動力系統的組成結構和工作過程。原車電子線控?fù)Q檔總成，當前的換檔桿位置可通過換檔位置指示器進行確認；組合儀表實時顯示“READY 指示燈”及“主警告燈”狀態；智能鑰匙進入和啟動系統；多功能顯示屏顯示動力傳遞過程。

2、實訓臺面板上安裝有真空壓力表及燃油壓力表，可實時觀察發動機運行狀況；面板上打印有完整彩色電路原理圖，可直觀對照電路圖和混合動力系統實物，認識和分析控制系統的工作原理；

2、實訓臺面板上安裝有檢測端子，可檢測各傳感器、執行器、發動機控制單元、混合動力單元、電源控制單元等動態或靜態參數，如電阻、電壓、電流、頻率信號等。

3、實訓臺安裝有診斷座，可連接汽車診斷儀，對各電控系統進行故障碼讀取、故障碼清除、數據流讀取等自診斷操作。

4、配原車油門踏板及剎車系統，可進行啟動或倒車、一般行駛、全速行駛、減速或制動和停車等工況運行，可觀察在相應工況下的能量流動方向以及電動機、發動機以及發電機的運行狀態，動態展示汽車混合動力系統的工作過程。

▲實訓臺配備無線故障設置和考核系統

三、技術參數
外形尺寸：1900×1200×1800mm(長×寬×高)
使用環境：溫度-5℃～40℃；濕度≤80％
發動機類型：原車發動機
油箱容積：10L

蓄電池：免維護蓄電池

移動腳輪：三寸加重型

四、實訓目的

1、油電混合汽車動力理論和維修實訓的實訓教學

2、油電混合汽車動力模塊各單元教學

3、油電混合汽車?yán)韺嵰惑w化教學模式的教學

4、油電混合汽車故障診斷與維修實訓
