一、產品簡介

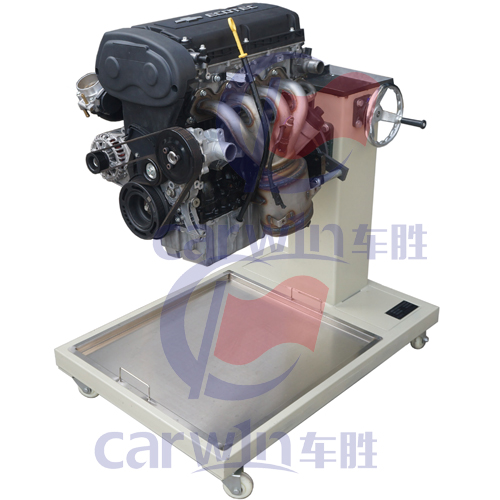

本實訓臺以國賽指定電控汽油發動機總成裝配在拆裝翻轉臺架上，拆裝翻轉臺架便于學員進行發動機拆卸、檢驗、測量和裝配實訓。適用于中高等職業院校和培訓機構的汽車電噴發動機構造與維修實訓教學，能夠滿足對電控汽油發動機的結構、工作原理、零部件的測量、診斷和分析的教學和考核需要。
二、標準配置
1、采用電控發動機總成，所有傳感器、進排氣系統、節氣門、點火系統、發電機等附件齊全完整。
2、齒傳動機構、翻轉臺架、接油盤、移動腳輪等。
3、大修包、機油濾清器、汽油濾清器各6套
三、產品特點
1、把發動機固定在翻轉架上，可軸向360度翻轉并可在任意角度鎖定，確保翻轉輕松，自鎖穩固，操作空間大，方便拆裝；學員可在拆裝臺架上進行發動機拆裝和修理的實操，充分滿足發動機解體、裝復、調試、檢驗全過程的要求。
2、大面積接油盤，做到工具、廢油、零部件不落地，培養良好的工作習慣；
3、翻轉架采用高強度國標鋼結構，確保有足夠的承重能力，確保拆裝時的安全需要。
4、移動腳輪中有2個為定輪2個為萬向輪（帶鎖定裝置），方便移動和穩妥固定。
5、工業造型，結構合理，美觀大方，堅固耐用；
四、產品工藝
A）發動機經翻新處理，采用磷化、烤漆等工藝，確保漆面堅固不易掉色；
B）臺架采用國標管材，無縫焊接。金屬表面采用高溫噴塑處理，漆面堅固美觀。
五、實訓項目
1. 發動機拆裝實訓項目；
2. 發動機大修工藝實訓項目；
3. 發動機結構與原理認識實訓項目；
4. 發電機的認識與拆裝實訓；
5. 起動機的認識與拆裝實訓；
6. 渦輪蝸桿翻轉結構的認識與使用；
7. 噴油點火組件的認識與拆裝實訓；
8. 進排氣組件的認識與拆裝實訓；
9. 傳感器與執行器的認識與拆裝實訓。
【教學支持】★為方便老師教學，增強學生自主學習能力和空間，投標供應商需提供與該設備配套拆裝視頻資源包：必須包含工具的正確選擇和使用、分解發動機、清潔和檢查零部件、重新組裝發動機，利用三位一體技術，支持手機、電腦、投影儀等設備，真實還原發動機總成拆裝實訓的整個過程，含工具準備、零部件拆卸、清洗、測量、更換、安裝、安全文明作業等操作步驟。
1、發動機外圍附件拆卸---4課時
2、發動機外圍附件安裝---4課時
3、正時皮帶的拆裝與檢查---1課時
4、凸輪軸的拆卸與安裝---4課時
5、氣缸蓋的拆卸與安裝---3課時
6、氣門組的拆卸與安裝---3課時
7、機油泵的拆卸與安裝---3課時
8、曲軸和活塞連桿的拆裝---8課時
★①發動機參數
排量(mL):1598；
壓縮比:10.8；
配氣機構:DOHC；
最大馬力(Ps):121；
最大功率(kW):89；
最大功率轉速:6000；
最大扭矩(N·m):155；
最大扭矩轉速:4000；
發動機特有技術:Ecotec DVVT；
②必須符合2016年國家技能大賽需求
③配套專用工具（滿足技能大賽需求）：
制動盤錐形墊圈 J-45101-100
正時皮帶張緊器桿 EN-6333
凸輪軸正時齒輪鎖止工具 EN-6340
鎖銷-傳動皮帶 EN-6349
飛輪鎖止工具 EN-6625及配套螺栓
凸輪軸鎖止工具 EN-6628-A
④配套專用正時工具
