產品簡介

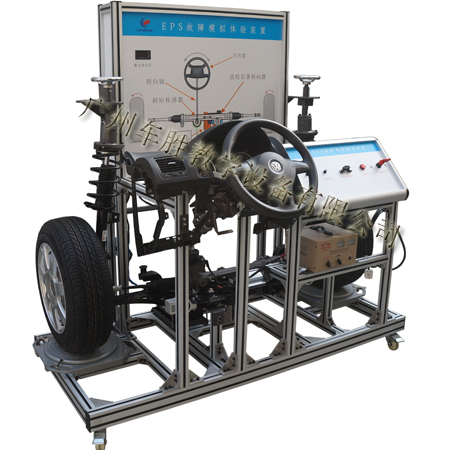

本實驗臺以速騰電控動力轉向系統實物為基礎，由主臺架、控制臺、結構原理圖三部分組成。適用于中高等職業學院和培訓機構的汽車電控動力轉向構造與維修實訓教學，能夠滿足對電控動力轉向系統的結構、工作原理、故障設置及診斷的教學需要。本實驗設備操作方便，安全可靠，易于維護。
產品配置
配備電控動力轉向系統總成。動力轉向控制電腦ECU、診斷座、車速模擬調整裝置、轉速模擬裝置、前懸掛系統、儀表盤、電池充電器、診斷功能DTC、方向機總成、方向柱（帶點火開關總成）、方向盤、輪胎等。直流12V電源、轉角刻度盤、可調式模擬轉向阻力加載裝置、彩色的助力轉向系統工作原理圖。電路故障設置裝置等。該設備配件皆全新配件。汽車教具
產品功能
一、在原廠電控動力轉向系統基礎上，配備各相關輔助控制系統，各傳感器、執行器齊全有效，電控動力轉向系統運行正常，適合做電控動力轉向系統各種工況實驗；實際反映不同的車速、轉向阻力、轉向角度、轉向的快慢等參數變化時的電控動力助力情況。
1、可做明顯的有助力與無助力的對比實驗（有助力與無助力效果必須與原車情況一樣），并可通過調整模擬轉向阻力加載裝置反映實際行車時不同的轉向阻力變化導致一系列的轉向參數變化情況。汽車維修
2、通過模擬車速裝置，真實反映電腦自動控制高速行駛時動力控制電磁閥的工作，從而讓學生理解電控助力轉向的最佳助力分配情況（高速時減少助力，使高速行車時車身更穩定）。汽車裝備
3.配備有主氣囊蓋總成，鋁合金鋼圈，全新輪胎，轉角刻度盤，輪胎壓力調節裝置，電壓表顯示當前電池電壓，方向盤可調節高度，模擬故障采用開關控制，配備原車儀表臺，近視原車布局。
1)可以再現出助力ＯＦＦ和自動轉向故障2)．盡可能的接近實車方向盤的重量。3)．帶有儀表盤。汽車教學設備
4)．家庭用排插可以給裝置的電池充電。
二、彩色的各系統部件組成結構圖和電路工作原理圖，在相關的測量點設置外接式的檢測端子，方便學員對照實物認識電路及電控原理，并直接在面板上作相關電路的電壓、阻值、電流、頻率等信號參數測量分析實訓。
三、通過診斷座可讀取故障碼、消除故障碼等自診斷功能。
四、各功能區清晰，合理的工業造型，整體結構合理，自帶漏電保護裝置，安全系數高。汽車電器教學
產品工藝
整個實訓平臺采用鋁型材結構拼接而成，經過合理布局將發動機系統的所有部件組合，美觀大方，方便耐用；
