1. 總體概述

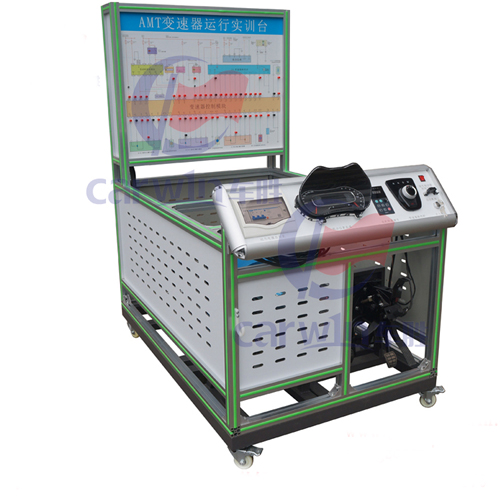

    實訓臺以寶俊310 AMT變速器總成及控制系統，包括ECU、傳感器、執行器等；配原車換擋桿、換檔開關，原廠儀表板，驅動電機，變頻器，能動態模擬自動變速器系統的功能。能夠滿足對汽車自動變速器的結構、工作原理、故障設置及診斷的實訓和教學需要。

2. 設備組成

    實訓臺包含以下配件：①變速器總成*1個；②腳輪*4個；③儀表總成*1個；④掛擋桿總成*1個；⑤蓄電池*1個；⑥變頻器*1個；⑦三相電機*1個；⑧節氣門總成*1個；⑨控制電腦ECU*1個。

3. 功能描述

1） 以寶俊310 AMT變速器系統為基礎，配備各相關輔助控制系統、傳感器及執行器，調速三相異步電機驅動，可進行檔位顯示、空檔起動、前進檔運行、倒檔運行等工況實踐操作，充分展示寶俊310 AMT變速器的組成結構和工作過程；

2） 通過原車線束連接組合儀表，可實時顯示發動機轉速、車速、自動變速器的檔位、主油道壓力等參數變化。

3） 實訓臺面板上安裝有外接式檢測端子，可直接在面板上檢測各傳感器、執行器、變速器控制單元管腳的電信號，如電阻、電壓、電流、頻率、波形信號等；汽修教學設備

4） 可對變速器各電控系統主要傳感器進行信號模擬，并實時檢測因傳感器輸入信號的變化而導致的運行狀態的改變；

5） 配備OBDII 診斷插座，可連接專用或通用解碼儀器，對變速器電控系統進行ECU 編碼查詢、讀取故障碼、清除故障碼、讀取數據流、波形分析、執行元件測試等自診斷功能

6） 實訓臺面板采用4mm 厚優質雙層鋁塑板作底板，堅固耐用，不易變形。進口優質高強度高粘性的底膜材料，激光噴繪彩色電路圖，彩圖不易退色，具有防潮、耐腐蝕、耐磨特點

7） 實訓臺配備有電機防護罩、輸出軸防護罩等安全保護裝置

4. 技術特性

1） 臺架尺寸：長1m*寬1.4m*高1.8m

2） 框體材質：國標工業銀色鋁型材/磨砂氧化

3） 框底材質：采用國標管材，無縫焊接，整體構造合理、美觀；臺架表面經過焊接、打磨、拋光、磷化處理、靜電噴涂、高溫烘烤等一系列工藝加工完成，漆面堅固美觀

4） 主面板材質：鋁塑板耐候、耐磨、耐高溫、高強度、耐腐蝕

5） 系統電路圖噴繪方式：UV打?。ㄏ到y(tǒng)電路圖完全遵循原廠維修手冊電路圖繪制拼接而成）

6） 側面板材質：鋁塑復合板（耐候、耐腐蝕、高強度、耐高溫）

7） 測試孔：高質量尼龍料高壓安全型4mm面板香蕉插座孔/PA66高強度尼龍/黃銅鍍鎳/材料電鍍符合RoHS環保

8） 承重輪：采用尼龍材料一次合成，高承重，高耐磨，輪面車輪寬大，使其具有超高穩定性，旋轉靈活，耐久力更出眾，軸承雙軸承設計，承重更均勻，耐壓抗沖擊。

5. 實訓項目

     1） AMT變速器結構認識實訓；

      2） AMT變速器控制器傳感器組成及檔位變化實訓；

     3） AMT變速器工作原理實訓；

     4） AMT變速器故障設置與診斷實訓；

     5） 變速器電控元器件測量；

     6） 分析各電磁閥的功能；
