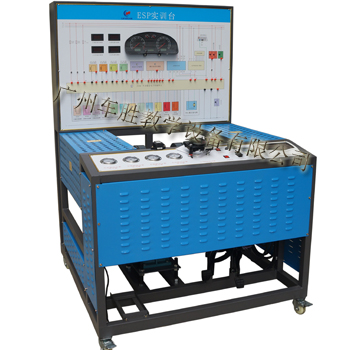

一、組成結構
ESP控制單元/ABS泵、制動總泵、真空助力泵、制動踏板、制動分泵、ABS指示燈、診斷座、前后三相電機、雙變頻器、壓力表、故障診斷座、故障設置裝置、左右/前車速傳感器、左右/后車速傳感器、油管、制動車碟、座椅、可移動臺架等。
二、功能介紹
1、真實的汽車ABS/ESP制動系統實物為基礎，完整展示車身穩定控制系統ESP的組成結構。
2、由兩個三相電機和兩個調頻器帶動前后軸轉動，模擬汽車行駛。緊急踩下制動踏板時，ESP系統開始工作，前后制動盤保持微量轉動，制動踏板上可感覺不斷彈腳。真實演示汽車ESP系統的工作過程。
3、實訓臺面板上繪有彩色噴繪電路圖和液壓管路圖，噴繪圖由有機玻璃保護，學員可直觀對照電路圖和ESP制動系統實物，認識和分析控制系統的工作原理。
4、實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5、采用精心研制錐角離合器機構，可讓傳動機構與制動盤自由分離結合，顯示各輪制動盤的差速變化，傳動負載機構，模擬汽車制動時的慣性。
6、直接對ESP系統制動液力傳動管路堵塞，進行制動鉗失效故障模擬。廣州汽車教學設備
7、面板設置彩色電路圖與ESP控制電腦管腳檢測端子和排除區端子；可直接實時進行故障檢測與排除。
8、實訓臺安裝有4個壓力表，可實時顯示制動總泵和四個制動分泵的液壓變化。汽車教學設備廠家
9、實訓臺面板上安裝有故障指示燈和診斷座，可連接專用或通用型汽車解碼器，對ESP電控系統進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。
10、配有故障設置裝置，對主要的油路和電路故障能夠進行設置。
