1. 總體概述

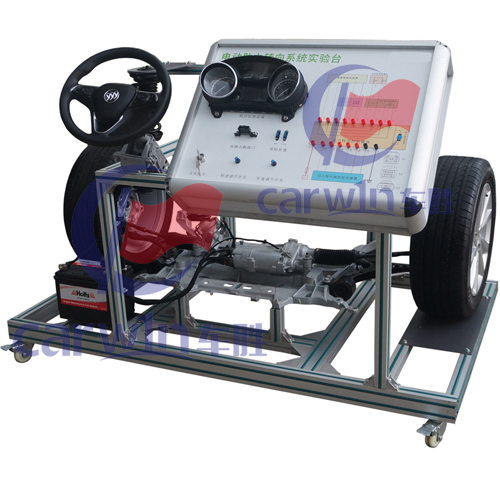

電動助力轉向系統實驗臺以別克威朗汽車電控助力轉向系統實物為基礎，配置電控系統檢測控制面板，使電動轉向系統可真實運行，可完成對電動轉向系統的組成結構、工作原理、系統診斷、故障考核等實訓項目。

2. 設備組成

實訓臺包含以下主要配件：①儀表總成總成*1個；②腳輪*4個；③方向盤總成*1套；④輪胎*2個；⑤蓄電池*1個；⑥轉向機總成*1個；⑦方向機總成*1個；⑧羊角*2個；⑨下擺臂*2個。

3. 功能描述

1） 在原廠大眾汽車電控助力轉向系統基礎上，配備各相關輔助控制系統，各傳感器、執行器齊全有效，電控助力轉向系統運行正常，適合做電控助力轉向系統各種工況實驗；實際反映不同的車速、轉向阻力、轉向角度、轉向的快慢等參數變化時的電控動力情況；

2) 可做明顯的有助力與無助力的對比實驗，并可通過調整模擬轉向阻力加載裝置反映實際行車時不同的轉向阻力變化導致一系列的轉向參數變化情況；

3) 通過模擬車速裝置，真實反映電腦自動控制高速行駛時動力控制電磁閥的工作，從而讓學生理解電控助力轉向的最佳助力分配情況（高速時減少助力，使高速行車時車身更穩定）；

4) 彩色的各系統部件組成結構圖和電路工作原理圖，方便學員對照實物認識電路及電控原理，并直接在面板上作相關電路的電壓、阻值、電流、頻率等信號參數測量分析實訓；

5) 配備OBD-Ⅱ診斷座，可以通過專用解碼器對電動轉向電控系統進行讀取故障碼、清除故障碼、數據流讀取、波形讀取分析等實訓項目；

6) 實訓臺設置有實車故障，由教師設置故障，學員分析并查找故障點同時掌握實車故障處理能力；

7) 實訓臺采用高強度國標鋁型材制作，加以防撞膠條裝飾，堅固耐用外觀美麗，底部安裝4個萬向腳輪，腳輪帶自鎖裝置，可以固定位置。

4. 技術特性

1） 臺架尺寸：長1.4m*寬80cm*高1.3m

2） 框體材質：國標工業銀色鋁型材/磨砂氧化

3） 主面板材質：鋁塑板耐候、耐磨、耐高溫、高強度、耐腐蝕

4） 系統電路圖噴繪方式：UV打印（系統電路圖完全遵循原廠維修手冊電路圖繪制拼接而成）

5） 側面板材質：鋁塑復合板（耐候、耐腐蝕、高強度、耐高溫）

6） 測試孔：高質量尼龍料高壓安全型4mm面板香蕉插座孔/PA66高強度尼龍/黃銅鍍鎳/材料電鍍符合RoHS環保

7） 承重輪：采用尼龍材料一次合成，高承重，高耐磨，輪面車輪寬大，使其具有超高穩定性，旋轉靈活，耐久力更出眾，軸承雙軸承設計，承重更均勻，耐壓抗沖擊。

5. 實訓項目

1） 汽車動力轉向和非動力轉向的比較實訓；

2） 汽車電控動力轉向系統工作原理認知實訓；

3） 汽車電控動力轉向的拆檢實訓；

4） 掌握在故障現象對故障進行排除的方法；

5） 掌握各個傳感器與執行器的分布位置、種類、性能；
