1. 總體概述

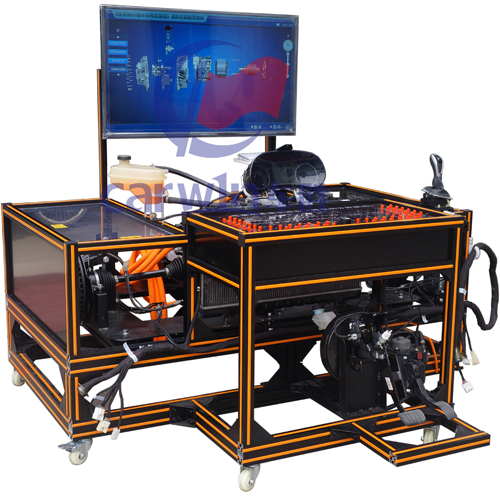

純電動汽車電驅動系統實訓臺選用比亞迪e5純電動汽車部件，功能和控制方式與通用純電動車完全相同，真實地呈現了新能源電驅動系統核心零部件之間的連接控制關系、安裝位置和運行參數，并培養學員對新能源電驅動系統故障分析和處理能力，適用于職業技術學院新能源課程教學和維修實訓設備。
2. 設備組成
實訓臺包含以下主要配件：①原車低壓蓄電池*1個；②腳輪*6個；③ABS泵*1個；④碰撞傳感器*6個；⑤組合儀表總成*1套；⑥掛擋桿總成*1套；⑦加速踏板總成*1套；⑧油門踏板總成*1套；⑨安全氣囊電腦*1個；⑩動力電池管理控制器*1個；?高頻接收器模塊*1個；?智能鑰匙控制器模塊*1個；?電源總開關*1個；?儀表板配電盒總成*1套；?保險絲盒總成*1套；?真空助力器總成*1個；?制動分泵*2個。
3. 功能描述
1) 產品采用原車永磁交流同步電機，電機額定功率80KW，峰值160KW，最大扭矩310N·m，最高時速130KM，變速箱采用原車單速固定齒比變速箱，前置前驅的驅動方式；
2) 配置一鍵啟動開關、電子駐車開關、油門踏板，剎車踏板，換檔模塊，電動真空助力系統、原車儀表等可真實實現車輛各工況運行。電機驅動輪安裝亞克力防護裝置；
3) 實訓臺配置獨立冷卻循環系統，循環系統由電子水泵、電機、散熱器、水箱、電子風扇等組成，配置原車電動真空泵，高制動穩定性，電動真空泵由12V直流電源驅動；
4) 各主要部件安裝在平臺上，連接方式與實車大致相同，可以方便拆卸，讓學員在拆裝連線過程掌握高壓系統零部件拆裝要點和安全保護；
5) 教板上繪制電路控制圖，油門踩下后，觀察車輛運行狀態各項參數，掌握純電動車運行過程控制邏輯和主要部件參數變化規律；
6) 實訓臺具有4個測試工位，每個工位安裝有4mm的紅色和黑色測試端子，學生可在4個工位上同時對電信號進行測量，如電壓信號、電阻信息、頻率信號等；
7) 實訓臺設有油門深度信號、剎車深度信號、電機溫度傳感器、動力網CAN-H、動力網CAN-L等實車故障，方便教師實現智能教學；
8) 實訓臺可與純電動汽車動力電池與管理系統實訓臺、純電動汽車電動空調系統實訓臺、純電動汽車電控助力轉向系統實訓臺、純電動汽車高壓控制系統實訓臺、純電動汽車車身電器系統實訓臺實訓臺進行互聯互動，進行聯動式教學；
實訓臺采用高強度國標鋁型材制作，加以防撞膠條裝飾，堅固耐用外觀美麗，底部安裝6個萬向腳輪，腳輪帶自鎖裝置，可以固定位置。
▲配套智能教學仿真軟件
1.教學系統內資源為三維互動仿真教學資源，并結合教學硬件配套開發。利用先進的實時渲染引擎與物理引擎，逼真展現現實物理教學模型，直觀展現比亞迪E5動力電機及驅動系統結構原理與拆裝。邏輯關系科學嚴謹，無冗余元素。渲染滿足可讀性和真實性，給予用戶真實體驗感覺；
2.根據汽車教學任務劃分模塊，教學資源具有結構展示、工作原理、虛擬拆裝功能模塊，在三維環境下可以對零部件進行放大、縮小、旋轉、移動等操作。結構展示教學：可對汽車零部件進行整體、部件展開等操作，每個零部件都有相對應的名稱顯示信息，可在教學中對部件進行認知學習；工作原理模塊教學，模擬零部件在運作時的過程動態；拆裝模塊教學，進行零部件按維修手冊的規定順序進行拆裝，可進行自動、手動拆裝，拆裝過程可逆，手動拆裝具有提示功能，可提示下一步拆卸的部件名稱，待拆卸部件以閃爍提示；教學信息提示功能，通過結構展示、工作原理、模擬拆裝的功能轉換操作，顯示相對配套的教學信息。
虛擬現實3D仿真系統符合院校新能源汽車教學大綱，對其進行子系統分解學習；
2.1交互操作功能：具有便捷、人性化的操作方式，可任意控制虛擬現實3D仿真系統中虛擬攝像機，對任意視角的控制------觀察物體局部、拉近、圍繞物體旋轉；
2.2仿真教學功能：可對比亞迪E5動力電機及驅動系統總成、電機溫度傳感器、端蓋總成及螺栓、電機轉子、電機總成、動力電機箱體、前箱體總成、上殼體、傳動板、下殼體、葉輪、P擋電機支架及固定螺栓、電機轉子、主軸及軸承、副軸、換擋壁蓋總成、減速器總成、后箱體及相應組件模擬真實運轉情況還原真實比亞迪E5動力電機及驅動系統工作過程；
2.3物理仿真功能：通過物理仿真技術可完整的模擬出 比亞迪E5動力電機及驅動系統在行駛模式、能量回收等工作原理和工作過程， 驅動電機處于P檔鎖止、電機正轉、反轉時的工作原理和動力傳遞路線，以粒子特效系統呈現，讓學習者直觀理解 ；
2.4虛擬拆裝教學功能：模型按照原廠維修手冊標準的拆裝順序進行程序化設計，學生在分解和裝配 驅動電機時必須按照科學的順序進行操作，有助于規范學生的實操標準。
3、資源模塊
3.1 端蓋總成：根據端蓋總成實體建模，具有端蓋總成結構展示、模擬拆裝的三維互動教學；
3.2 電機轉子：根據電機轉子實體建模，具有電機轉子結構展示的三維互動教學；
3.3電機總成：根據驅動電機實體建模，具有驅動電機結構展示、模擬拆裝的三維互動教學；
3.4 P擋電機：根據P擋電機實體建模，具有P擋電機結構展示、模擬拆裝的三維互動教學；
3.5換擋壁蓋總成：根據換擋壁蓋總成實體建模，具有換擋壁蓋總成結構展示、模擬拆裝的三維互動教學；
3.6后箱體：根據后箱體總成實體建模，具有后箱體總成結構展示、模擬拆裝的三維互動教學；
3.7主軸：根據主軸實體建模，具有主軸結構展示、模擬拆裝的三維互動教學；
3.8副軸：根據副軸實體建模，具有副軸結構展示、模擬拆裝的三維互動教學；
3.9減速器總成：根據減速器總成實體建模，具有減速器總成結構展示、模擬拆裝的三維互動教學；
3.10 汽車行駛模式工作原理：粒子特效系統再現純電動汽車行駛過程工作原理，當汽車處于行駛模式情況下，由電池組至PDU高壓電控總成至驅動電機的電流走向；
3.11 汽車能量回收工作原理：粒子特效系統再現純電動汽車能量回收工作原理，當汽車處于制動模式情況下，由驅動電機至PDU高壓電控總成至電池組的電流走向；
3.12 驅動電機工作原理：根據驅動電機實體建模，具有驅動電機鎖止時工作原理展教學功能；驅動電機處于正轉和反轉工作狀態下工作原理，粒子特效系統真實再現驅動電機處于正轉和反轉工作狀態下動力傳遞路線。
4. 技術特性
1) 臺架尺寸：長1.1m*寬2m*高1.4m
2) 框體材質：國標工業鋁型材/磨砂氧化
3) 主面板材質：鋁塑板耐候、耐磨、耐高溫、高強度、耐腐蝕
4) 系統電路圖噴繪方式：UV打?。ㄏ到y(tǒng)電路圖完全遵循原廠維修手冊電路圖繪制拼接而成）
5) 側面板材質：防靜電復合板（耐候、耐腐蝕、高強度、耐高溫）
6) 測試孔：高質量尼龍料高壓安全型4mm面板香蕉插座孔/PA66高強度尼龍/黃銅鍍鎳/材料電鍍符合RoHS環保
7） 承重輪：采用尼龍材料一次合成，高承重，高耐磨，輪面車輪寬大，使其具有超高穩定性，旋轉靈活，耐久力更出眾，軸承雙軸承設計，承重更均勻，耐壓抗沖擊。
8） 優質多股鍍錫銅線
5. 實訓項目
1） 了解新能源電驅動傳動系統控制原理；
2） 了解新能源電驅動傳動系統主要零部件功能；
3） 熟悉新能源電驅動傳動系統各種狀態下邏輯控制關系；
4） 熟悉電子油門踏板如何控制驅動電機轉速；
5） 熟悉負載變化對驅動電機轉速影響；
6） 了解 P檔控制器工作原理；
7） 了解主控制器總成工作原理；
8） 熟悉新能源電驅動傳動系統故障現象，并根據邏輯控制關系，學會查找故障原；
9） 明確新能源高壓系統操作安全注意事項，學會高壓連接器插拔方法。
