一、產品要求

選用主流新能源磷酸鐵鋰動力電池包，單體電池3.3V50AH，鋁殼方形，共24串，總?cè)萘?0V50AH一體式BMS電池管理系統，有主從通信、外部通信、狀態估算、安全管理、充放電管理、控制輸出、控制輸入、總壓檢測、絕緣檢測， 單體電壓采集、溫度采集等功能；并培養學員對磷酸鐵鋰動力電池包（BMS）故障分析和處理能力以及高壓系統安全注意事項。

二、功能特點

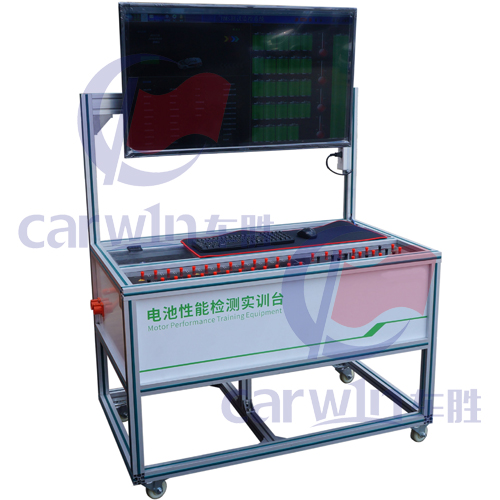

1、產品采用24節磷酸鐵鋰動力電池，配套車用電池管理系統，直觀展示動力電池連接方式以及充放電過程；

2、動力電池包設置有機械緊急維修開關（MSD）為動力系統的維修提供安全和可靠保證，既可以作為維修保護開關，緊急停機開關，同時也可以起到短路保護的作用；

3、動力電池包半透明設計，上蓋用8MM亞克力板便于學員觀察電池內部結構，設有合頁方便打開測量電池數據及教學實訓；

4、動力電池包安裝有散熱風扇，便于實訓臺工作中電池溫度的有效散熱，保證實訓設備的安全性能；

5、實訓臺設有霍爾電流傳感器、主繼電器、電池溫度信號、充電繼電器、通訊信號、單體電池高低壓等故障，方便教師教學實現智能教學；

6、實訓臺設有檢測端子可對24節單體電池、主接觸器等電壓進行測量，測量面板采用6mm厚亞克力板，亞克力板上噴涂檢測端子名稱；

7、BMS動力電池管理系統由一個電池集成管理模塊BIU、分流器、線束等配件組成，BIU 可單獨采集并管理24串電池，另外支持最多從機進行擴展。系統擴展采用菊花鏈拓撲結構，實時獲得電池組總電壓，單體電池電壓，電池溫度、電池均衡信息、采樣線異常情況檢測、電池模組絕緣狀況等數據通過CAN總線與主控模塊交互，主控模塊動態精確估算SOC/SOH數值。并將電池單體電壓、動力電池組總電壓、溫度、SOC等數據輸送至迷你電腦，迷你電腦通過圖形化監控軟件將數據信息在43寸多媒體端動態顯示。

8、實訓臺配有車載充電器和國標交流充電座，充電器通過CAN協議與BMS通信，充電樁通過實訓臺交流充電座進行充電，BMS對充電過程進行在線監測。

9、用戶可通過BMS監控軟件，同時對多通道單體電池或者電池組進行充電、放電等測試；可實時監控單體電池的電壓、溫度及內阻，可自動完成對充放曲線的描繪以及數據的監控和保存；

10、實訓臺配備驅動電機放電負載，通過放電電阻模擬實車放電過程，BMS對放電過程進行動態監測，采集放電電流，并輸送至迷你電腦，電流數據在多媒體端動態顯示；

11、實訓臺通過CAN轉USB設備對協議數據信息進行轉換，實現BMS與迷你電腦數據傳輸，迷你電腦安裝正版授權window10操作系統，采用無風扇低功耗計算機，內存4G LPDDR3，存儲128G SSD固態，四核J3160，通信支持WiFi 802.11 b/g/n 2.4G協議、局域網1000M LAN、藍牙Bluetooth 4.2協議等多種模式，顯示輸出HDMI2.0高速雙向通信，分辨率：1920*1080。

12、教學臺采用國標鋁型材，加以有色膠條裝飾，堅固耐用外觀美麗，底部安裝4個萬向腳輪，腳輪帶自鎖裝置，可以固定位置。

三、實訓目的

1、動力電池組的拆裝與檢測

2、動力電池組的基礎知識

3、動力電池組的外觀檢查與安裝

4、不同類型動力電池組的技術分析

5、動力電池管理系統的檢修

6、電池管理系統的工作原理與檢測
