一、總體要求

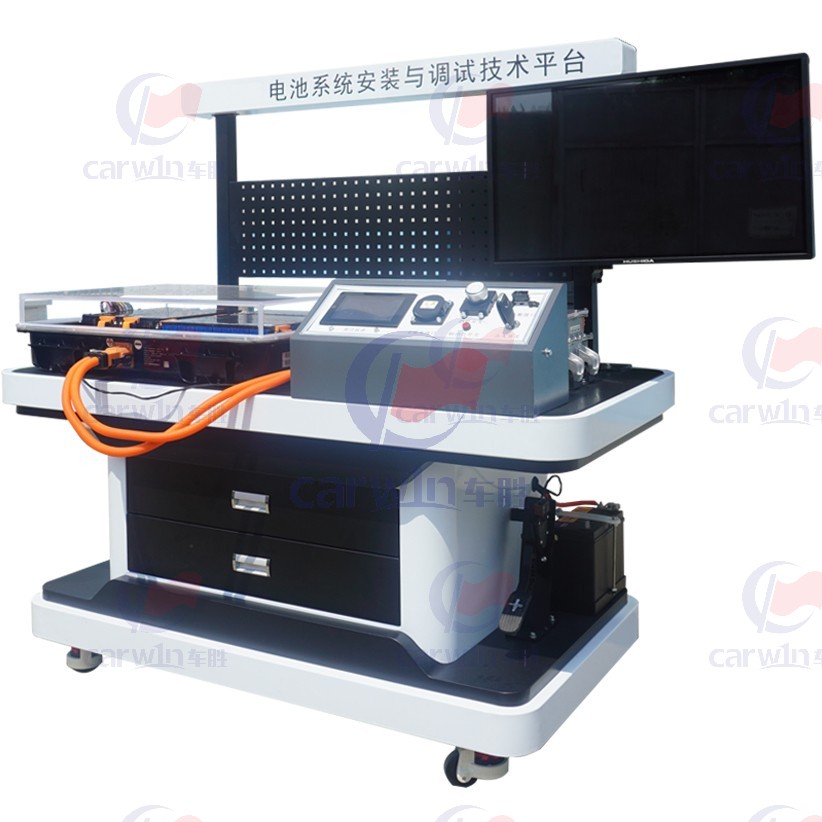

該設備采用新能源汽車動力電池包，內部模組結構和線束布置清晰，適用于各大院校對新能源汽車動力電池包的結構認知、故障診斷、維護保養等教學實訓。
二、功能要求
1.電池包為磷酸鐵鋰電池，額定電壓DC：≥96V，額定容量≥150Ah，額定能量≥13.4kWh，電池模組≥7個，單個模組采用≥3P4S成組連接形式，配置電池管理系統和采樣線束，可控制電池包正常充電和放電。
2.平臺配套原廠電池包上位機軟件，通過電池包低壓連接器的網絡線可與電池管理系統通信，上位機可讀取電池包內相關數據流、設定閾值參數等。
3.上位機軟件安裝在可視化顯示終端內，終端屏幕尺寸≥32寸，內存≥4G，存儲≥128G，內置電池包維修相關文本資料和視頻資料等。
4.電池包密封性需要達到IP67標準，可以使用氣密儀連接原廠插頭和氣密性工裝進行氣密性檢測，確保修復后的電池包滿足使用標準。
5.平臺具有放電功能，配套電池包放電負載，通過上位機控制接觸器進行放電，放電過程可控，防止損壞電池，測試電池包放電功能。
6.平臺配置國標交流充電口、臺架配備國標車載充電機，可使用國標充電設備對電池包進行充電。
8.電池包固定在可移動平臺上，平臺采用鈑金結構，平臺配置萬向剎車輪，方便移動及位置固定。
9.平臺電池包輸出、負載輸出等測試點設置電壓采樣、電流采樣，可為電控系統能耗綜合分析平臺數據采樣。
10.動力電池內部PDU包含主正接觸器、預充接觸器、預充電阻、霍爾傳感器等部件，實現電池對外供電。
11.動力電池包配置動力電池高壓輸出直流母線、高壓交流充電線束、低壓通訊線束等，實現電池與車載充電機等外部部件連接工作。
12.平臺配置外配電盒PDU模塊，包含但不限于主正保險、主負保險、電池電流橋、外放電流橋等，部件采用大電流導線連接，確保設備過流性能。
13.平臺高壓接插件需配備高壓互鎖端子，當高壓互鎖出現問題和故障的時候，平臺可快速完成斷電，確保設備安全。
三、上位機軟件要求
采用車規級電池管理系統上位機軟件，能實時顯示系統相關參數、報警信息，具備主動功能測試，系統閥值修改等功能，能完成新能源汽車電池管理系統相關軟件系統教學實訓任務。
1.技術要求
1.1.上位機軟件具有參數配置、調試、歷史數據、CAN收發、診斷、圖表等功能。
1.2.可讀取電池電壓、電池溫度、電流、絕緣值、SOC等。
1.3.可通過調試模式控制接觸器通斷，完成電池包總壓測量及相關測試。
1.4.可通過參數配置模式對單體電壓過高、單體電壓過低、溫度過高、溫度過低、充電電流過大、放電電流過大、絕緣過低、總壓過低、總壓過高、溫差過大、充電溫度過高、充電溫度過低、SOC過低等閾值參數進行設置，可設置一級、二級、三級等不同級別報警。
1.5.系統主頁面具備核心信息顯示功能，包含：電池使用狀態、預警、保護、端口輸入狀態、CC電阻、CP占空比、絕緣電阻、預充電壓等功能。
1.6.系統可通過進度條顯示電壓、電流、SOC、溫度等信息，直觀展示系統數據變化。
1.7.系統可通過一鍵燒寫進行程序升級，可實時顯示燒寫進度，含總共字節、已燒字節、未燒字節、燒錄時間等狀態。
1.8.系統具備歷史數據記錄功能，當系統故障時，可查詢歷史電池系統相關歷史數據分析問題，數據記錄包含：時間、電池組當前總電壓、電池組當前充放電電流、電池組當前SOC、電池單體平均電壓值、電池單體最高電壓最高值、電池單體最低電壓最低值、電池組最高溫度、電池組最低溫度、絕緣電阻等系統相關數據。
1.9.系統可生成曲線，展示不同系統數據下曲線變化，含：電池組當前充放電電流、電池組當前SOC、電池單體平均電壓值、電池單體最高電壓最高值、電池組最高溫度、絕緣電阻等相關曲線。
2.功能特點
2.1.動力電池系統閥值設置
2.2.上位機軟件CAN數據收發
2.3.電池壓差數據變化警告
2.4.絕緣故障上位機軟件系統執行操作
四、實訓項目要求
1.電池包數據信息讀??；
2.電池包組件更換；
3.電壓或溫度采樣異常的故障修復；
4.電池包不能放電故障修復；
5.電池包不能充電故障修復；
6.電池包絕緣測試；
7.電池包密封測試；
8.電池模組拆裝。
